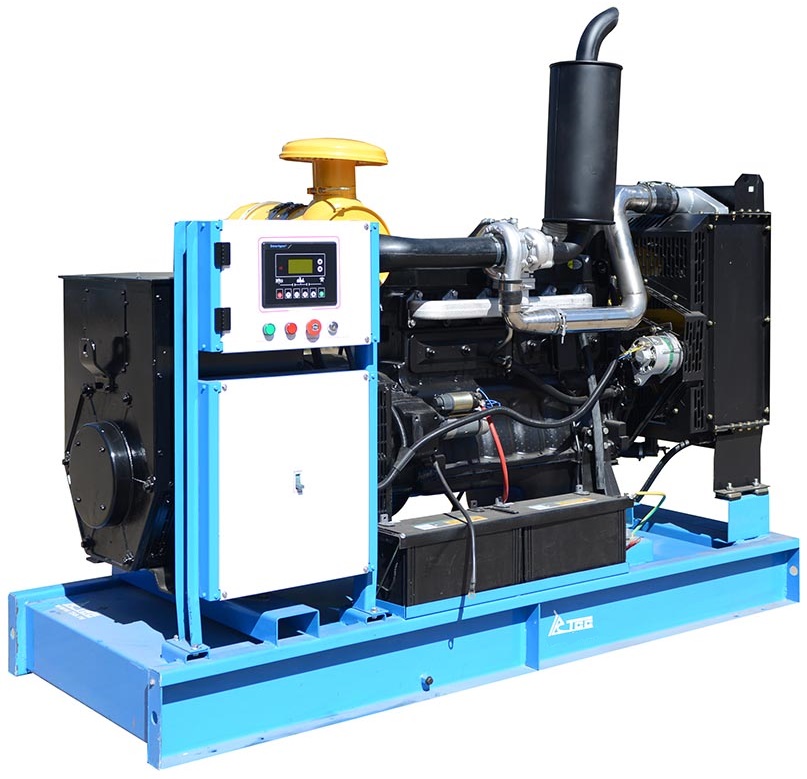

Дизельный генератор ТСС АД-90С-Т400-1РМ19

Диплом лучшему дилеру по объему продаж оборудования ТСС в 2016 году

Сертификат официального дилера ТСС

1/2
Паспорта, инструкции по эксплуатации, схемы и другие необходимые документы вы можете запросить у менеджеров нашей компании
Основные характеристики
Мощность 90 кВт (113 кВА)
Мощность генератора. Оптимальная работа генератора происходит при суммарной нагрузке потребителей 75%-80%
Степень автоматизации 1 - ручной пуск
2-я степень автоматизации (за счет наличия блока АВР) позволяет автоматически включаться генератору при пропадании сети и отключаться при появлении.
Исполнение открытое
Кожух и контейнер позволяют устанавливать генератор на улице.
Двигатель TSS
Коэффициент мощности:
0.8 cos φ
Пуск:
электростартер
Мощность максимальная:
Напоминаем, что на максимальной мощности допускается работа генератора не более 10% от общего времени.
100 кВт (123.7 кВА)
Напряжение:
Напряжение генератора на выходе.
230/400 В
Двигатель
Объем системы смазки:
16.4 л
Объем системы охлаждения:
24.5 л
Система впуска воздуха:
с турбонаддувом
Рабочий объем двигателя:
6.75 л
Число, расположение цилиндров:
6, рядное
Номинальная мощность (двигателя):
100 кВт
Модель двигателя:
TDK 100 6LT
Система охлаждения:
Тип охлаждения двигателя: воздушный или жидкостный.
жидкостная
Частота вращения двигателя:

3000 или 1500 об/мин.
1500 об/мин имеют больший моторесурс и низкий уровень шума и вибрации.

1500 об/мин
Топливная система
Расход топлива при 100% нагрузке:
24 л/ч
Расход топлива при 50% нагрузке:
12 л/ч
Топливо:
дизель
Расход топлива при 75% нагрузке:
18.2 л/ч
Объем топливного бака:
260 л
Генератор
Класс изоляции:
H
Производитель генератора:
TSS
Модель генератора:
TSS-SA-90
Число фаз:
1 или 3. При небольшых нагрузках и отсутствии 3-фазных потребителей рекомендуем 1 фазу.
3
Частота:

Частота напряжения. В наших сетях принята 50 Гц.

50 Гц
Тип генератора:
Синхронный
Дополнительные характеристики
Система аварийной остановки:
да
Модель панели управления:
HGM-6120
Производитель панели управления:
Smartgen
Инверторная модель:
нет
Функция сварки:
Напоминаем, что запрещается использовать для сварки генераторы, не предусматривающие данную функцию.
нет
Серия:
Стандарт
Массо-габаритные характеристики
Масса:
1270 кг
Длина:
2250 мм
Ширина:
820 мм
Высота:
1420 мм
Производитель
Страна происхождения:
Россия - Китай
Гарантия:
24 месяцев или 1000 моточасов
Название модели
Исполнение
Степень автоматизации
Цена
 Фильтр-сепаратор
Фильтр-сепаратор
Цена: по запросу
Требуется для более тонкой очистки топлива. Применяется в случае долгой непрерывной работы электростанции.
 Система газовыхлопа
Система газовыхлопа
Цена: по запросу
Предназначена для отвода выхлопных газов. Применяется на станциях, устанавливаемых в помещениях.
 Дополнительный глушитель
Дополнительный глушитель
Цена: по запросу
Снижает шум при работе электростанции. Устанавливается при повышенных требованиях к уровню шума эксплуатируемого оборудования.
 Дополнительный топливный бак
Дополнительный топливный бак
Цена: по запросу
Для длительной непрерывной работы станции и снижения итераций обслуживания станции по дозаправке.
 Аккумулятор
Аккумулятор
Цена: по запросу
Необходим для запуска станции. Меняется в зависимости от условий эксплуатации станции. Рекомендуемый срок службы в среднем 2 года.
 Зарядное устройство АКБ
Зарядное устройство АКБ
Цена: по запросу
Для зарядки аккумуляторной батареи генератора, поддержания станции в рабочем состоянии и продления срока ее службы.
 Масло
Масло
Цена: по запросу

10W40 полусинтетика. Необходимо для поддержания эффективной работы электростанции и продления срока ее эксплуатации. Замена происходит в соответствии с регламентом конкретной модели. В среднем рекомендуется - каждые 250 моточасов.

 Присадки в топливо
Присадки в топливо
Цена: по запросу
Двигатели, работающие на топливе без присадок, быстро начинают страдать от отложений разного рода во всей впускной и топливной системе. По ряду причин современные двигатели, появившиеся в последние десятилетия, стали очень чувствительными к качеству горючего. Основная цель присадок для топлива - благодаря особому химическому составу оставлять топливную аппаратуру двигателя чистой на протяжении всего срока службы.

Данная ДГУ на базе двигателя TSS Diesel предназначена для выработки электроэнергии в качестве основного источника электропитания (в отдаленных населенных пунктах, на строительных площадках, в вахтовых поселках, на буровых установках и т.д.) и в качестве резервных источника электропитания, где требуется повышенная надежность энергоснабжения (в энергосистемах предприятий, учреждений образования, медицины, в обеспечении функционирования банков, гостиниц, торговых, складских комплексов и т.п.).

Все комплектующие проходят входной контроль качества, затем обеспечивается полный контроль процесса производства и конечный контроль качества продукции в соответствии с российскими стандартами.

Все ДГУ полностью готовы к работе, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью и прошли 2-часовую обкатку.

Соответствие стандартам

Сертификат соответствия C-RU.АГ75.B.18854:
соответствие ГОСТ Р 53174-2008
ГОСТ Р 51318.12-99 (СИСПР 12-97)
ГОСТ 12.1.012-2004, ГОСТ 12.1.003-83

Базовая комплектация
  • Дизельный двигатель с непосредственным впрыском топлива и водовоздушным охлаждением, с турбокомпрессором и регулятором частоты вращения; Установленным навесным оборудованием и оборудован системами обеспечения.
  • Генератор одноопорный безщеточный, синхронный, четырехполюсной с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения;
  • Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений;
  • Система электропитания с аккумуляторными батареями, генератором, пусковым стартером;
  • Шкаф управления с автоматическим или ручным запуском (от степени автоматизации);
Дополнительная комплектация
  • Предпусковой электроподогреватель охлаждающей жидкости от сети 220 В.
  • Предпусковой электроподогреватель масла от сети 220 В
  • Предпусковой дизельный подогреватель охлаждающей жидкости ПЖД,

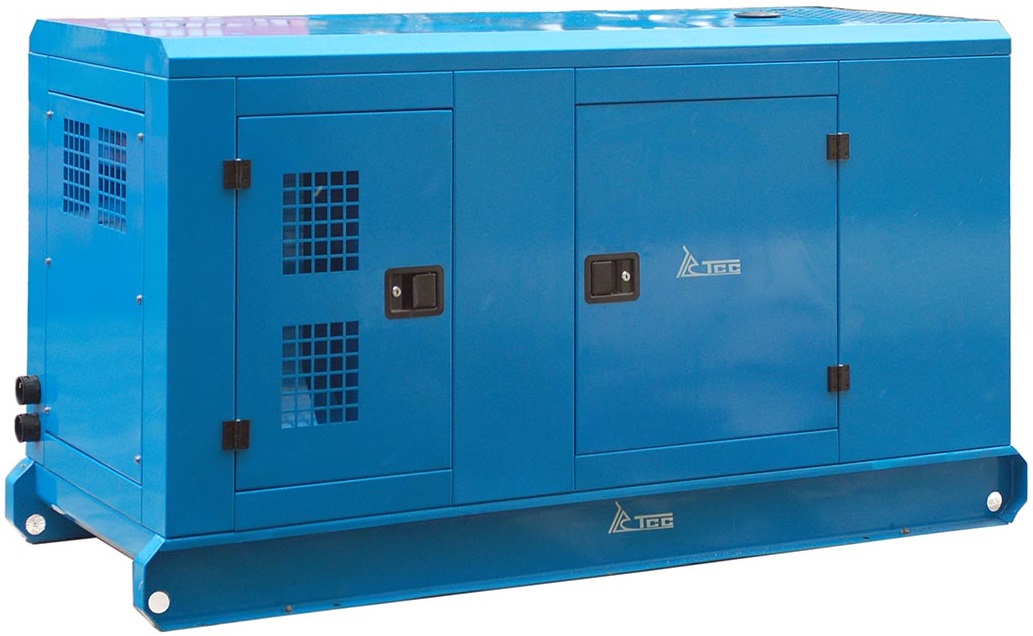

  • Шумозащитный кожух
  • Внешний топливный бак
  • Исполнение на одно- или двухосном прицепе или на шасси автомобиля,

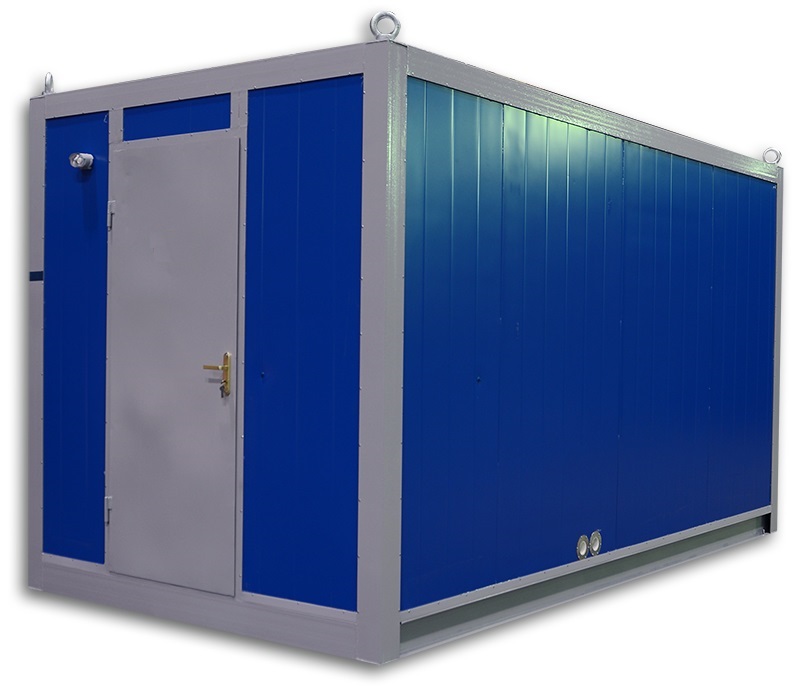

  • Исполнение в утепленном блок-контейнере «Север», с комплектацией блок- контейнера оборудованием и системами, необходимыми для обеспечения сохранности, работы и обслуживания ДГУ (комплектация и исполнение блок-контейнера согласовывается дополнительно),

Удаленный мониторинг и управление ДГУ :

  • с кабельным соединением (расстояние до 300 м),
  • через радиосвязь (расстояние до 3000 м)
  • через мобильную связь (GSM канал).
Особенности двигателя TSS Diesel
  • Использование улучшенного турбокомпрессора повышает производительность, снижает расход топлива и эксплуатационные затраты.
  • Применение высокого класса топливной системы ведущих производителей, улучшило функционирование системы и понизило температурный порог запуска холодного двигателя.
  • Форсунки имеет несколько каналов различных диаметров, в связи с чем качество распыления и экономичность двигателя улучшается.
  • Коленчатый вал изготавливается из высокоуглеродистой стали. Имеет непрерывную молекулярную структуру, как следствие высокий порог усталости металла, сопротивление на изгиб и растяжение. Поверхность вала азотируется, благодаря чему износостойкость повышается, исключая возможность появления дефектов при нормальной эксплуатации.
  • Гильзы изготавливаются из износостойких и коррозионно-стойких материалов. Имеют хорошую стойкость к деформации. Принудительное охлаждение и усовершенствованная система смазки способствуют предотвращению коррозии при низких температурах.
  • Специально разработанный комбинированный глушитель существенно снижает уровень шума.
  • Особой конструкции рама с амортизаторами на основе эластичных материалов гасит вибрацию до минимальных показателей.
Шкаф управления электростанцией

Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции.

ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.

На лицевой панели ШУЭ расположены:

  • рычаг автоматического выключателя;
  • защита от несанкционированного доступа;
  • программируемый контроллер SMARTGEN;
  • тумблер включения контролера;
  • лампа подсветки панели;
  • тумблер включения лампы подсветки;
  • кнопка АВАРИЙНЫЙ СТОП;
  • аварийная сигнализация.
Система управления электростанцией

ГК ТСС оснащает электростанции серии ТСС Стандарт системой управления, которая реализована на базе современного цифрового контроллера SMARTGEN HGM 6120. Эта система управления реализует в себе интегрированные цифровые технологии отображения параметров сети и электростанции, которые дополняются технологиями ей сетевого применения.

Основные функции системы управления :

  • автоматический пуск / останов электростанции,
  • измерение параметров сети и параметров работы электростанции,
  • сигнализация об нежелательных условиях, которые не влияют на работу электростанции и служат для привлечения внимания оператора,
  • отключение и останов электростанции при возникновении условий, критичных для работы электростанции.
КОДОВОЕ ОБОЗНАЧЕНИЕ ДГУ АД-90С-T400-1РМ19

А-стационарное исполнение (вариант : Э – передвижное исполнение)
Д- приводной двигатель – дизельный
90С – номинальная мощность 90 кВт
Т- трехфазная нагрузка (вариант : без буквы – однофазная нагрузка)
400 – напряжение сети
1 - Степень автоматизации (варианты: 2-степень автоматизации)
Р-жидкостное охлаждение (вариант : без буквы – воздушное охлаждение)
19 – марка двигателя (указана в описании)
